通信线路作为信息传输的物理通道，是通信工程设计与施工的基础。一份清晰、规范的工程图例，是实现高效沟通、确保施工质量、便于后期维护的关键。本文旨在系统梳理通信线路工程中常用的图例符号及其含义，为相关从业人员提供一份实用的参考。
一、 核心原则与标准
在解读或绘制通信线路图例前，需明确以下原则：
- 规范性：图例符号应优先遵循国家或行业标准，如中国的《通信线路工程制图标准》（YD/T 5015）及国际通用的相关标准，确保图纸的通用性。
- 一致性：在同一项目或整套图纸中，相同的设备、线缆或敷设方式必须使用完全相同的图例表示。
- 清晰性：图例应简洁明了，避免歧义，通常在图纸的角落或首页以“图例表”的形式集中说明。

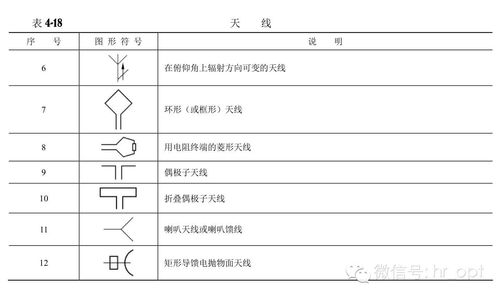

二、 常见通信线路图例分类解析
1. 线缆类型图例
此类图例用于区分不同材质、用途和规格的通信线缆。
- 光缆：通常用一条直线中加注“G”或“Fiber”表示，或采用更形象的符号（如直线中画一个“X”或小圆圈）。细分类型（如GYTA、GYTS等）常在图纸说明或标注中注明。
- 通信电缆：如市话电缆（HYA）、同轴电缆等，常用一条直线或中间加粗的直线表示，并标注型号或对数。
- 数据线缆：如超五类、六类网线（UTP），常用一条直线并在旁标注“Cat.5e”、“Cat.6”等。
- 馈线/泄漏电缆：用于无线通信，符号可能为直线旁加注“Feeder”或特定缩写。
2. 敷设方式图例
表示线缆在空间中的布放路径与安装方法。
- 管道敷设：用虚线或点划线表示，常标注管孔占用情况（如“占1孔”）及人/手孔编号。
- 架空敷设：用实线表示，并绘制电杆、吊线等支撑物符号。
- 直埋敷设：常用一条实线下加短斜线或阴影表示埋于地下，旁注埋深。
- 桥架/线槽敷设：用双线或加宽的单线表示，并标注桥架规格。
- 墙壁暗管/明敷：用特定线型结合墙体轮廓表示。
3. 线路设备与设施图例
- 光/电缆交接箱：常用矩形或方形符号，内部标注“交接箱”或“OCC”。
- 光缆接头盒/接线盒：常用小矩形或菱形符号表示。
- 分光器（OBD）：特定符号（如一个圆圈内部分割）或标注“Splitter”。
- 人孔/手孔：根据形状（圆形、矩形）用相应图形表示，并编号。
- 电杆及附属设施：用带横担的竖线表示电杆，拉线等也有特定符号。
- 光纤配线架（ODF）/数字配线架（DDF）：机架式设备，常用矩形框内标注缩写表示。
4. 连接与端接图例
- 光纤熔接点：常用一个实心圆点或“X”表示。
- 活动连接器（适配器）：常用两个相对的三角形或短横线表示对接。
- 成端：表示线缆在设备上的终结，符号可能为线端加一短垂线。
三、 图纸中的综合应用示例
在一张典型的通信线路施工图中，上述图例会结合使用：
- 一条标注“GYTA-24B1”的线，以虚线从“人孔#01”引至“人孔#02”，表示24芯GYTA型光缆在管道中敷设。
- 从人孔#02引出一段实线，连接至一个矩形符号（交接箱），表示光缆在此成端并分配。
- 从交接箱引出多条线，分别以不同线型（代表管道、架空）连接至各建筑，旁注光缆型号及芯数。
- 在建筑内，线缆进入“ODF”符号，并通过“分光器”符号后，用细线连接至各用户单元。
四、 使用注意事项
- 结合图例表：务必先阅读图纸附带的图例表，不同设计单位的符号细节可能有细微差异。
- 关注标注与说明：图例符号往往需要配合文字标注（如编号、型号、长度、标高等）才能完整定义。
- 分层与颜色：在现代CAD制图中，常将不同性质的线路（如骨干光缆、配线光缆）置于不同图层或使用不同颜色，使图纸层次更清晰。
掌握标准化的通信线路图例，如同掌握了通信工程领域的“通用语言”。它不仅能提升设计、施工、维护各环节的协作效率，更是保障通信网络基础设施安全、可靠、可管理的重要基石。建议从业人员常备行业标准图集，并在实践中不断熟悉与运用。
